隧道挖掘機的是怎么工作的？隧道挖掘機（以盾構機為主）的工作原理是通過機械、液壓、傳感等多系統協同作業，實現地層切削、渣土運輸、隧道支護的全流程自動化施工，其核心流程可分為以下五大模塊。

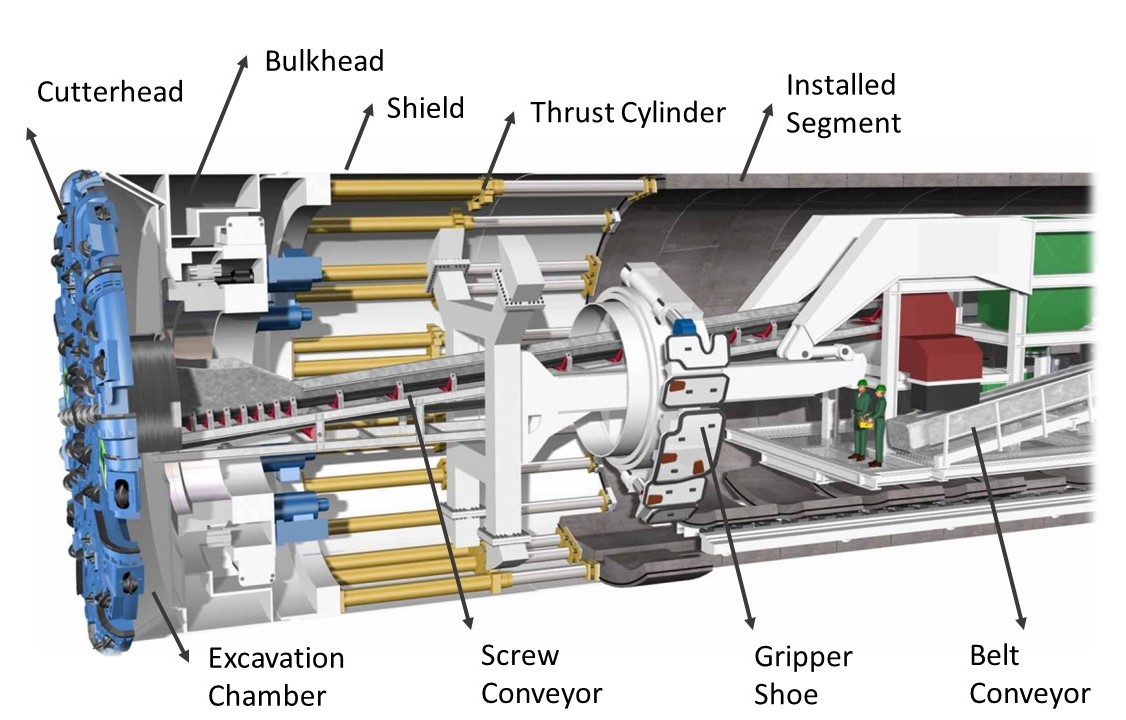

   一、隧道挖掘機五大模塊的工作原理

   1. 刀盤切削系統

   ①  復合刀盤設計：直徑3~18米的刀盤配備滾刀（硬巖）、切刀（軟土）和刮刀（黏土），例如上海機場聯絡線工程使用直徑14.1米的刀盤，安裝432把刀具，單刀承壓達35噸。

   ②  智能調速驅動：變頻電機驅動刀盤以0.5~3rpm旋轉，秦嶺隧道硬巖掘進時扭矩達58000kN·m，功率消耗占整機60%。

   2. 推進與姿態控制系統

   ①  液壓千斤頂集群：32~40組千斤頂沿圓周分布，單缸推力350~500噸。廣州地鐵18號線盾構機推進系統總推力達12萬噸，相當于長征五號火箭推力的12倍。

   ②  激光導向系統：每秒10次測量盾構姿態，深圳春風隧道工程中實現±10mm的軸線精度，比頭發絲直徑更精細。

   3. 渣土處理系統

   ①  螺旋輸送機：直徑900~1200mm的螺旋軸以5~15rpm轉速排渣，武漢三陽路長江隧道日排渣量達3000m3。

   ②  泥水循環系統（泥水盾構）：泥漿泵以10MPa壓力維持開挖倉壓力平衡，南京長江隧道施工中泥漿比重精確控制在1.2~1.3g/cm3。

  4. 同步支護系統

   ①  管片拼裝機：6自由度機械臂實現1.5噸管片的毫米級定位，成都地鐵19號線拼裝速度達8分鐘/環。

   ②  同步注漿技術：雙液注漿系統在盾尾后3m范圍內完成填充，北京地鐵17號線注漿壓力穩定在0.3~0.5MPa。

  5. 環境控制系統

   ①  氣體監測模塊：搭載甲烷、氧氣傳感器，重慶地鐵6號線施工中實現0.1%濃度級監測。

   ②  土壓平衡系統：通過調整螺旋機轉速控制排土量，深圳地鐵14號線穿越富水砂層時，倉壓波動＜0.02MPa。

  二、工作全流程（以土壓平衡盾構為例）

   1. 刀盤掘進：刀盤旋轉切削土層，切削效率在黏土中可達80m3/h，花崗巖中降至15m3/h。

   2. 渣土改良：向開挖倉注入泡沫劑（膨潤土與發泡劑體積比1:20），渣土流塑性改良至坍落度180~220mm。

   3. 壓力平衡：螺旋輸送機閘門開度調節排土量，維持開挖倉壓力在0.1~0.3MPa（相當于1.5倍靜水壓力）。

   4. 管片拼裝：6片預制管片（C50混凝土）組成直徑6.7m的襯砌環，錯縫拼裝精度＜2mm。

   5. 同步注漿：在盾尾后5環內完成注漿，漿液初凝時間控制在6~8小時，填充率≥95%。

   三、特殊工況應對

   1. 富水砂層：采用高分子聚合物改良渣土，廣州地鐵22號線穿越珠江時滲水量＜0.5L/s。

   2. 上軟下硬地層：青島地鐵1號線應用滾刀-切刀混合布局，刀具損耗降低40%。

   3. 小半徑轉彎：杭州機場快線工程實現250m轉彎半徑施工，鉸接系統偏轉角度達2.1°。

   這些精密系統的協同運作，使得現代隧道掘進機能在復雜地質條件下日均推進20~40米，較傳統鉆爆法效率提升5~8倍，且地表沉降控制在3mm以內。中國自主研發的盾構機已實現100%關鍵部件國產化，核心部件壽命突破30公里，達到國際領先水平。
